پچ پنل چیست؟

تعریف پچ پنل شبکه

پچ پنل (Patch Panel) یکی از مهم ترین تجهیزات پسیو شبکه است که وظیفه‌ی آن مدیریت و سازماندهی کابل ها در رک شبکه است. این قطعه به صورت یک صفحه فلزی یا پلاستیکی طراحی میشود که روی آن تعدادی پورت (معمولاً ۱۲، ۲۴ یا ۴۸) قرار دارد. هر کابل شبکه از یک سمت به پشت پچ پنل پانچ میشود و از سمت دیگر، پورت های جلویی امکان اتصال به سوئیچ یا سایر تجهیزات اکتیو را فراهم میکنند.
به زبان ساده، پچ پنل به عنوان یک واسطه عمل میکند تا کابل ها مستقیم به سوئیچ یا روتر متصل نشوند و در عوض، با نظم بیشتری مدیریت شوند.

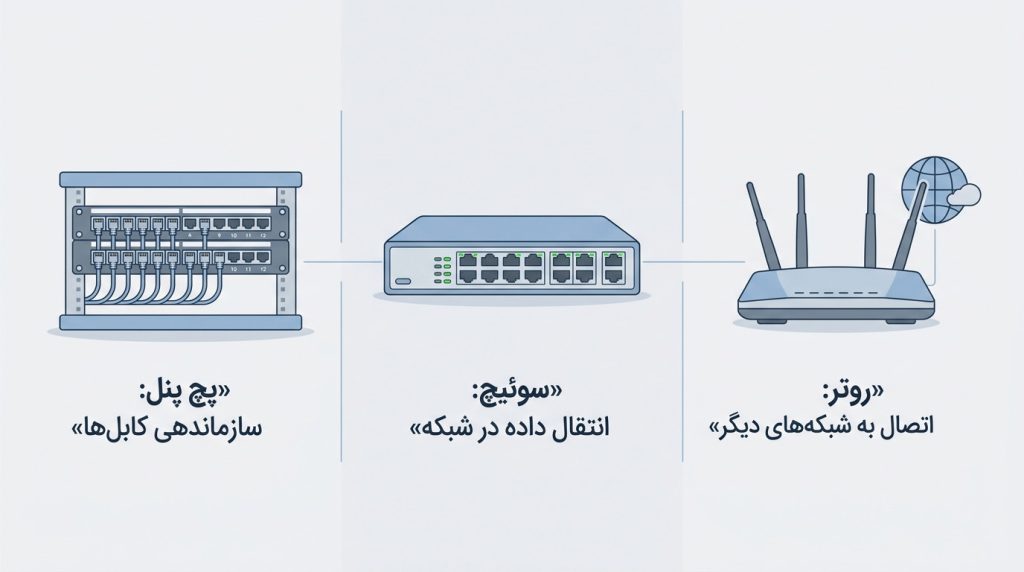

تفاوت پچ پنل با سوئیچ و روتر

خیلی ها تصور میکنند پچ پنل عملکردی مشابه سوئیچ یا روتر دارد؛ اما این یک اشتباه رایج است.

• سوئیچ شبکه (Switch): تجهیزی اکتیو است که وظیفه‌ی هدایت و مدیریت جریان داده ها بین دستگاه های متصل را بر عهده دارد.
• روتر (Router): وظیفه‌ی مسیردهی و اتصال شبکه های مختلف (مثلاً شبکه داخلی به اینترنت) را انجام میدهد.
• پچ پنل (Patch Panel): تجهیزی پسیو است؛ یعنی هیچ پردازشی روی داده انجام نمیدهد و فقط برای مدیریت فیزیکی کابل ها و ایجاد نظم در رک شبکه استفاده میشود.

بنابراین، پچ پنل نه جایگزین سوئیچ است و نه روتر، بلکه مکمل آنها در زیرساخت پسیو شبکه به شمار میرود.

کاربردهای اصلی پچ پنل در شبکه های سازمانی

1. مدیریت کابل ها: کابل ها به صورت منظم به پچ پنل پانچ میشوند و جلوی آشفتگی در رک گرفته میشود.
2. عیب یابی آسان: با شماره گذاری پورت ها، در زمان بروز مشکل به راحتی میتوان مسیر کابل را شناسایی و مشکل را رفع کرد.
3. افزایش انعطاف پذیری: در صورت تغییر یا توسعه شبکه، تنها کافیست اتصال جلوی پچ پنل تغییر کند، بدون اینکه نیاز به جابه جایی کابل های اصلی باشد.
4. افزایش عمر کابل ها: چون کابل ها یک بار پانچ می شوند و بارها از پورت جلویی استفاده میشود، فشار کمتری روی کابل ها وارد شده و طول عمر آن‌ها بیشتر میشود.
5. رعایت استانداردها: پچ پنل ها مطابق استانداردهای جهانی (مانند TIA/EIA) طراحی میشوند تا کیفیت انتقال داده و حداقل تداخل سیگنال تضمین شود.

نقش پچ پنل در پسیو شبکه

پچ پنل یکی از اصلی ترین اجزای تجهیزات پسیو شبکه است که وظیفه‌اش ایجاد نظم، سهولت در مدیریت کابل ها و افزایش کارایی زیرساخت است. در واقع، بدون وجود پچ پنل، کابل ها مستقیم به سوئیچ یا روتر متصل میشوند که این موضوع علاوه بر آشفتگی، مشکلات زیادی در نگهداری و توسعه شبکه به وجود می آورد.

پچ پنل‌ها به تنهایی کارایی ندارند و بخشی از یک سیستم یکپارچه هستند. برای بهره گیری حداکثری از تجهیزات پسیو، اجرای استاندارد و اصولی خدمات پسیو شبکه اهمیت بسیار زیادی دارد تا از بروز مشکلات احتمالی در آینده جلوگیری شود.

ارتباط پچ پنل با رک و کابل های شبکه

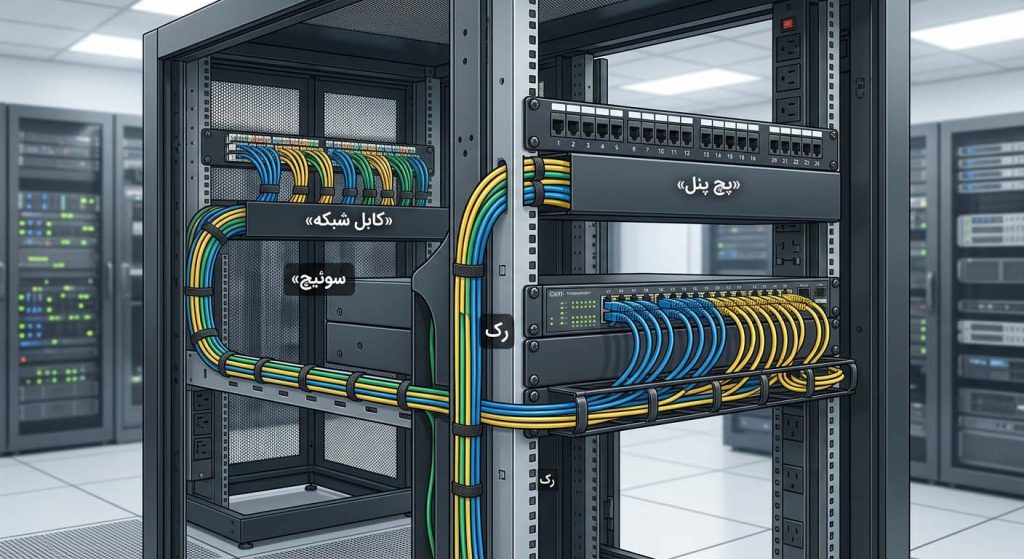

پچ پنل ها معمولاً در داخل رک شبکه نصب میشوند و نقش یک واسطه بین کابل های افقی و تجهیزات اکتیو مثل سوئیچ شبکه را ایفا میکنند.

• کابل های شبکه از نقاط مختلف ساختمان یا اتاق سرور وارد رک میشوند و به پشت پچ پنل پانچ می شوند.
• در قسمت جلویی پچ پنل، پورت ها برای اتصال به سوئیچ یا سایر تجهیزات اکتیو آماده هستند.
  این ارتباط باعث میشود که مسیر کابل ها مرتب و ساختار شبکه شفاف تر باشد. به همین دلیل در هر رک استاندارد شبکه، وجود حداقل یک یا چند پچ پنل الزامی است.

سازماندهی کابل ها و مدیریت بهتر زیرساخت

یکی از مهم ترین نقش های پچ پنل، مدیریت کابل ها است. بدون آن، کابل های شبکه مستقیم به دستگاه ها وصل میشوند که نتیجه‌اش آشفتگی، گره خوردگی و دشواری در تغییرات است. پچ پنل این مشکل را با ویژگی های زیر حل میکند:

• ایجاد نظم در مسیر کابل ها و جلوگیری از شلوغی بیش از حد رک
• امکان شماره گذاری و لیبل گذاری پورت ها برای شناسایی سریع
• افزایش زیبایی و استاندارد بودن زیرساخت شبکه
• تسهیل در توسعه آینده (افزودن پورت یا جابه جایی مسیرها بدون دست کاری کابل اصلی)

به زبان ساده، پچ پنل ستون فقرات سازماندهی کابل کشی در شبکه های پسیو است.

تاثیر پچ پنل در عیب یابی و نگهداری شبکه

یکی از مزایای کلیدی پچ پنل، کمک به عیب یابی سریع تر و نگهداری راحت تر شبکه است.

• وقتی یک پورت دچار مشکل میشود، با توجه به لیبل ها و شماره گذاری ها میتوان مسیر کابل را سریع پیدا کرد.
• در صورت خرابی یا نیاز به تغییر، فقط کافی است پچ کورد جلوی پچ پنل جابه جا شود، بدون اینکه به کابل های پانچ شده دست زده شود.
• این ویژگی باعث کاهش زمان قطعی شبکه (Downtime) و افزایش بهره وری سازمان میشود.
• همچنین در دیتاسنترها و شبکه های بزرگ، مدیریت مشکلات بدون پچ پنل تقریباً غیرممکن خواهد بود.

انواع پچ پنل شبکه

پچ پنل ها بسته به نوع شبکه و استاندارد کابل کشی، در مدل ها و دسته بندی های مختلفی تولید می شوند. انتخاب نوع مناسب پچ پنل به عواملی مانند نوع کابل شبکه، پهنای باند مورد نیاز، سرعت انتقال داده، و مقیاس شبکه بستگی دارد. در ادامه مهم ترین انواع پچ پنل را بررسی میکنیم.

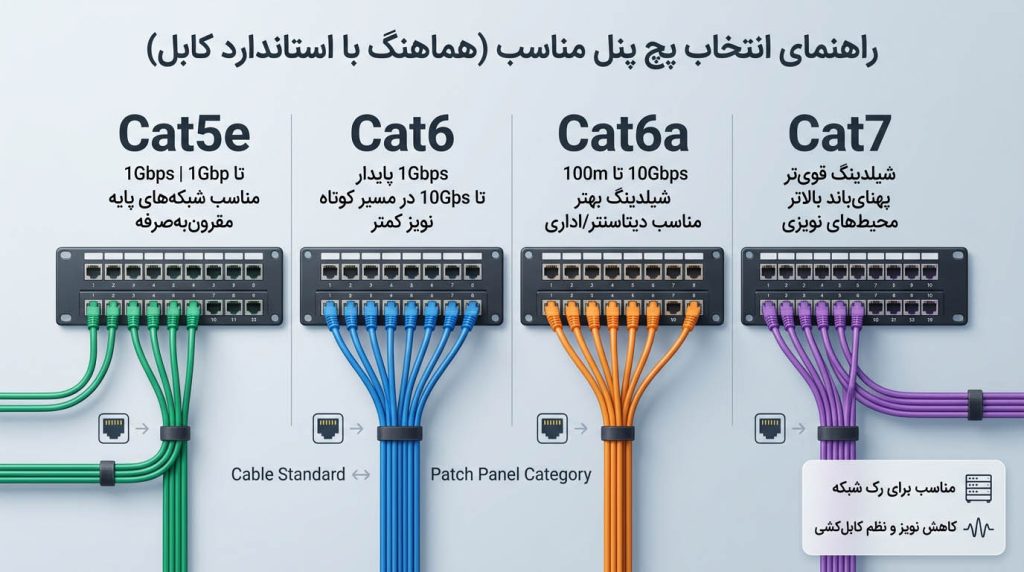

پچ پنل  Cat5e، Cat6، Cat6a  و Cat7

این دسته از پچ پنل ها بر اساس استاندارد کابل های شبکه مسی (Copper) طراحی میشوند:

• پچ پنل Cat5e:
  مناسب برای شبکه های قدیمی تر یا محیط های کوچک با سرعت انتقال تا ۱ گیگابیت بر ثانیه. امروزه کمتر در پروژه های جدید استفاده میشود.
• پچ پنل Cat6:
  رایج ترین نوع در شبکه های سازمانی. پشتیبانی از سرعت ۱۰ گیگابیت بر ثانیه در فاصله های کوتاه (تا ۵۵ متر). گزینه‌ای استاندارد و مقرون به صرفه برای بیشتر کسب وکارها.
• پچ پنل Cat6a (Augmented Cat6):
  نسخه ارتقاء یافته Cat6 با توانایی انتقال داده تا ۱۰ گیگابیت بر ثانیه در فاصله های ۱۰۰ متری. مقاومت بیشتر در برابر نویز و تداخل الکترومغناطیسی دارد و برای شبکه های پرسرعت مناسب تر است.
• پچ پنل Cat7:
  پیشرفته ترین نسخه کابل کشی مسی با پهنای باند بالا و مقاومت در برابر تداخل. بیشتر در دیتاسنترها و شبکه های با ترافیک سنگین مورد استفاده قرار می گیرد.

نکته مهم: انتخاب نوع پچ پنل باید متناسب با استاندارد کابل مورد استفاده در شبکه باشد. برای مثال، اگر کابل کشی Cat6 استفاده کرده اید، پچ پنل نیز باید Cat6 باشد تا کیفیت سیگنال و سرعت انتقال داده کاهش پیدا نکند.

پچ پنل فیبر نوری

پچ پنل فیبر نوری مخصوص شبکه هایی است که از کابل های فیبر نوری برای انتقال داده استفاده میکنند. این نوع پچ پنل تفاوت هایی اساسی با نمونه های مسی دارد:

• نوع اتصال: به جای سوکت های RJ45 از آداپتورها و کانکتورهای فیبر نوری مانند (SC، LC، ST) استفاده میکند.
• کاربرد: بیشتر در دیتاسنترها، سازمان های بزرگ و شبکه هایی که نیاز به پهنای باند بالا و سرعت بسیار زیاد دارند.
• مزایا:
  • پشتیبانی از انتقال داده در مسافت های طولانی
  • مقاومت در برابر نویز الکترومغناطیسی
  • کیفیت و پایداری بالاتر نسبت به کابل های مسی

در شبکه های مدرن، معمولاً ترکیبی از پچ پنل مسی و فیبر نوری در رک ها نصب میشود تا هم نیازهای داخلی سازمان و هم ارتباطات پرسرعت بین سازمانی پوشش داده شود.

پچ پنل تلفنی

پچ پنل تلفنی نوعی از پچ پنل است که به جای کابل های شبکه برای اتصال و مدیریت خطوط تلفن مورد استفاده قرار می گیرد.

• این نوع پچ پنل معمولاً در سازمان ها و شرکت هایی که تعداد زیادی خط تلفن داخلی دارند استفاده میشود.
• پورت های آن به جای استانداردهای شبکه‌ای مثل RJ45، متناسب با اتصال خطوط تلفنی (RJ11) طراحی شده اند.
• مهم ترین مزیت آن، مرتب سازی و سهولت در مدیریت خطوط تلفن است، به طوری که عیب یابی و تغییر مسیر خطوط در کوتاه ترین زمان انجام میشود.

در برخی شبکه های اداری، برای صرفه جویی در فضا، از پچ پنل های ترکیبی (شبکه + تلفن) نیز استفاده میشود.

پچ پنل رکمونت و دیواری

پچ پنل ها از نظر محل نصب و نوع طراحی به دو دسته اصلی تقسیم می شوند:

• پچ پنل رکمونت (Rackmount Patch Panel):
  • پرکاربردترین مدل که روی رک شبکه نصب میشود.
  • در ابعاد استاندارد ۱ یونیت (1U) یا بیشتر عرضه میشود.
  • مناسب شبکه های متوسط تا بزرگ و دیتاسنترها.
  • مزایا: مدیریت آسان، مقیاس پذیری بالا، قابلیت نصب در رک استاندارد.
• پچ پنل دیواری (Wall-Mount Patch Panel):
  • برای فضاهای کوچک تر یا مکان هایی که امکان نصب رک وجود ندارد.
  • ابعاد کوچک تر و معمولاً ظرفیت کمتر (۱۲ یا ۲۴ پورت).
  • مناسب دفاتر کوچک یا بخش هایی از ساختمان که نیاز به کابل کشی محدود دارند.

انتخاب بین رکمونت یا دیواری کاملاً به مقیاس پروژه و فضای نصب بستگی دارد.

پچ پنل ماژولار (کیستون دار) و یکپارچه

یکی از مهم ترین معیارها در انتخاب پچ پنل، نوع طراحی آن از نظر اتصال و نگهداری کابل است:

• پچ پنل ماژولار (Keystone Patch Panel):
  • قابلیت نصب و جداسازی کیستون ها (Keystone Jack) به صورت مجزا.
  • انعطاف پذیری بالا برای تعویض یا ارتقا.
  • اگر یکی از پورت ها آسیب ببیند، فقط همان کیستون تعویض میشود و نیازی به تغییر کل پچ پنل نیست.
• پچ پنل یکپارچه (Integrated Patch Panel):
  • پورت ها به صورت ثابت و یک تکه روی پنل قرار دارند.
  • هزینه اولیه کمتر نسبت به مدل ماژولار.
  • اما در صورت خرابی یا نیاز به تغییر، تعمیرات سخت تر و زمان برتر است.

برای شبکه های بزرگ و حرفه‌ای، معمولاً پچ پنل ماژولار پیشنهاد میشود، در حالی که در شبکه های کوچک تر، مدل یکپارچه میتواند مقرون به صرفه تر باشد.

چرا استفاده از کیستون بهتر از اتصال مستقیم است؟

یکی از پرسش های رایج در طراحی و پیاده سازی شبکه های پسیواین است که آیا بهتر است کابل ها مستقیماً سوکت زنی (RJ45) شوند یا از کیستون شبکه و پچ پنل استفاده شود؟ تجربه متخصصان شبکه و همچنین استانداردهای کابل کشی نشان میدهد که استفاده از کیستون نه تنها استانداردتر و ایمن تر است، بلکه در مدیریت و نگهداری شبکه هم برتری دارد.

تفاوت کیستون با سرسوکت RJ45

• سرسوکت RJ45:
  سرسوکت یک قطعه کوچک پلاستیکی است که به انتهای کابل شبکه پانچ میشود و امکان اتصال مستقیم به دستگاه ها (مانند سوئیچ یا کارت شبکه) را فراهم میکند. این روش بیشتر در کابل کشی های موقت یا خانگی استفاده میشود.
• کیستون شبکه (Keystone Jack):
  کیستون یک ماژول استاندارد است که درون پچ پنل یا پریز شبکه قرار میگیرد. کابل از پشت به کیستون پانچ میشود و جلوی کیستون به صورت پورت RJ45 در اختیار کاربر یا تجهیزات شبکه قرار می گیرد.

تفاوت اصلی: اتصال مستقیم با سوکت RJ45 معمولاً دوام کمتری دارد و در صورت کشیدگی یا فشار، احتمال خرابی بالاست. در حالی که اتصال از طریق کیستون پایدارتر، مقاوم تر و مطابق با استانداردهای بین المللی کابل کشی است.

مزایای کیستون در نصب و نگهداری

• سهولت نصب و تعویض: اگر یک پورت دچار مشکل شود، فقط همان کیستون تعویض میشود و نیازی به تغییر کل کابل کشی نیست.
• انعطاف پذیری بالا: کیستون ها در انواع Cat5e، Cat6، Cat6a و حتی Cat7 تولید می شوند و به راحتی میتوان آنها را جایگزین یا ارتقا داد.
• استاندارد بودن: نصب کابل ها روی کیستون بر اساس استانداردهای بین المللی (TIA/EIA) انجام میشود و کیفیت شبکه تضمین میگردد.
• مدیریت ساده تر: در پچ پنل های ماژولار، کیستون ها قابلیت شماره گذاری و سازماندهی دارند که در آینده مدیریت شبکه را بسیار راحت تر میکند.

افزایش کیفیت اتصال و کاهش خطا

• پایداری سیگنال: پانچ کابل روی کیستون باعث میشود اتصال محکم و پایدار ایجاد شود و از قطعی های ناگهانی جلوگیری شود.
• کاهش نویز و افت سیگنال: طراحی داخلی کیستون ها مطابق با استانداردهای مربوط به هر دسته کابل است (مثلاً Cat6 یا  Cat6a) و همین امر باعث میشود نویز الکترومغناطیسی و افت کیفیت سیگنال به حداقل برسد.
• کاهش خطای انسانی: در اتصال مستقیم با سوکت RJ45، کوچک ترین خطا در چینش رنگ ها یا پانچ کابل میتواند منجر به عدم کارکرد شود. در حالی که کیستون ها با طراحی ماژولار خود این خطاها را به حداقل می رسانند.

نکات مهم در انتخاب پچ پنل مناسب

انتخاب پچ پنل متناسب با زیرساخت شبکه یکی از مراحل کلیدی در طراحی بخش پسیو شبکه است. پچ پنل باید علاوه بر هماهنگی با کابل کشی و تجهیزات موجود، امکان توسعه و نگهداری راحت را هم فراهم کند. در این بخش، دو معیار اساسی یعنی تعداد پورت ها و تطابق با استاندارد کابل را بررسی میکنیم.

تعداد پورت های مورد نیاز (۱۲، ۲۴ یا ۴۸ پورت)

پچ پنل ها معمولاً در ظرفیت های مختلفی تولید میشوند که پرکاربردترین آنها شامل ۱۲ پورت، ۲۴ پورت و ۴۸ پورت است. انتخاب ظرفیت مناسب بستگی به مقیاس شبکه و تعداد نودهای کاری دارد:

• ۱۲ پورت: مناسب برای شبکه های کوچک، دفاتر خانگی یا بخش هایی از ساختمان که تعداد کمی کاربر یا دستگاه نیاز به اتصال دارند.
• ۲۴ پورت: پرکاربردترین انتخاب در شبکه های سازمانی کوچک و متوسط. تعادل خوبی بین قیمت، فضا و کارایی دارد.
• ۴۸ پورت: انتخابی ایده‌آل برای دیتاسنترها، سازمان های بزرگ یا پروژه هایی که در آینده نیاز به توسعه دارند.

نکته: بهتر است همیشه ظرفیت کمی بالاتر از نیاز فعلی انتخاب شود تا در آینده هنگام افزایش تعداد کاربران یا دستگاه ها، نیازی به تعویض کامل پچ پنل نباشد.

تطابق پچ پنل با استاندارد کابل (Cat5e, Cat6, Cat6a, Cat7)

یکی از مهم ترین معیارها در انتخاب پچ پنل، هماهنگی آن با نوع کابل شبکه است. هر کابل دارای استاندارد مشخصی است که پهنای باند و سرعت انتقال داده را تعیین میکند و پچ پنل نیز باید با همان استاندارد مطابقت داشته باشد.

•  Cat5e: سرعت تا ۱ گیگابیت بر ثانیه؛ امروزه کمتر در پروژه های جدید استفاده میشود.
•  Cat6: رایج ترین انتخاب در شبکه های سازمانی؛ پشتیبانی از سرعت ۱۰ گیگابیت در فاصله کوتاه.
•  Cat6a: مناسب شبکه های پرسرعت؛ انتقال ۱۰ گیگابیت در فاصله ۱۰۰ متری و مقاومت بیشتر در برابر نویز.
• Cat7:  مناسب دیتاسنترها و شبکه های پیشرفته با نیاز به پهنای باند بسیار بالا.

اگر پچ پنل انتخاب شده با استاندارد کابل های موجود مطابقت نداشته باشد، کیفیت سیگنال افت میکند و ممکن است شبکه نتواند سرعت و پهنای باند واقعی خود را ارائه دهد.

حداکثر طول کابل کشی (۹۹ متر استاندارد)

یکی از نکات مهم در انتخاب پچ پنل و طراحی زیرساخت شبکه، رعایت طول استاندارد کابل کشی است. بر اساس استانداردهای بین المللی (TIA/EIA)، حداکثر طول کابل مسی از کارت شبکه کاربر تا سوئیچ ۹۹ متر (۹۰ متر کابل افقی + ۹ متر پچ کورد) در نظر گرفته میشود.

• اگر طول کابل بیشتر از این مقدار باشد، احتمال افت سیگنال، کاهش سرعت انتقال داده و بروز نویز به طور قابل توجهی افزایش پیدا میکند.
• پچ پنل با طراحی استاندارد، به مدیر شبکه کمک میکند این فاصله ها رعایت شوند و در صورت نیاز به توسعه، مسیرهای کابل کشی به صورت اصولی مدیریت شوند.

توجه به برند و کیفیت ساخت (مثلاً لگراند، AMP، نگزنس)

برند و کیفیت ساخت پچ پنل تأثیر مستقیم بر پایداری و طول عمر شبکه دارد. برخی از برندهای معتبر جهانی که در پروژه های بزرگ مورد استفاده قرار می گیرند عبارت اند از:

• لگراند (Legrand): یکی از شناخته شده ترین برندها در تجهیزات پسیو شبکه با کیفیت ساخت بالا و تنوع محصولات.
• AMP (Tyco/CommScope): برندی معتبر با محصولات حرفه‌ای که در بسیاری از دیتاسنترها استفاده میشود.
• نگزنس (Nexans): برند فرانسوی با کابل ها و تجهیزات پسیو شبکه با استانداردهای جهانی.

انتخاب برند معتبر علاوه بر افزایش کارایی، باعث کاهش هزینه های تعمیر و نگهداری در آینده نیز میشود.

توجه به قابلیت شماره گذاری پورت ها برای عیب یابی سریع

یکی از ویژگی های کاربردی در پچ پنل های استاندارد، امکان شماره گذاری پورت ها است.

• این قابلیت به مدیر شبکه کمک میکند در هنگام بروز مشکل یا قطعی، مسیر کابل را سریع تر شناسایی کند.
• شماره گذاری پورت ها باعث کاهش زمان عیب یابی و رفع خرابی میشود.
• در شبکه های بزرگ و سازمانی که صدها پورت وجود دارد، نبود این قابلیت میتواند باعث سردرگمی و طولانی شدن فرآیند پشتیبانی شود.

در انتخاب پچ پنل مناسب، بهتر است مدلی انتخاب شود که امکان لیبل گذاری و نشانه گذاری واضح پورت ها را داشته باشد.

مزایای استفاده از پچ پنل در شبکه

پچ پنل یکی از اجزای کلیدی در تجهیزات پسیو شبکه است که نقش آن تنها محدود به اتصال کابل ها نمیشود، بلکه باعث ایجاد ساختار منظم، مدیریت آسان و افزایش کارایی شبکه نیز میشود. استفاده از پچ پنل به خصوص در شبکه های سازمانی و دیتاسنترها مزایای متعددی به همراه دارد که در ادامه بررسی می کنیم.

نظم دهی و مدیریت کابل ها

یکی از بزرگ ترین مزایای پچ پنل، ایجاد نظم در کابل کشی شبکه است.

• بدون پچ پنل، کابل ها مستقیماً به سوئیچ یا روتر متصل میشوند و این موضوع باعث آشفتگی، گره خوردگی و دشواری در مدیریت کابل ها میشود.
• با نصب پچ پنل، تمامی کابل ها در پشت پنل پانچ شده و از جلوی پنل به صورت مرتب و شماره گذاری شده قابل دسترس خواهند بود.
• این نظم نه تنها ظاهر رک را حرفه‌ای تر میکند بلکه به استاندارد بودن زیرساخت شبکه نیز کمک میکند.

سرعت بیشتر در عیب یابی

پچ پنل فرآیند عیب یابی و رفع مشکلات شبکه را ساده تر و سریع تر میکند.

• با وجود شماره گذاری پورت ها، مدیر شبکه میتواند در زمان بروز مشکل، مسیر کابل مربوطه را سریع پیدا کند.
• در صورت قطعی یا خرابی یک کابل، تنها کافیست اتصال جلوی پچ پنل بررسی یا تعویض شود.
• این موضوع به کاهش زمان قطعی شبکه (Downtime) کمک زیادی میکند و بهره وری سازمان را بالا می برد.

افزایش عمر کابل و تجهیزات شبکه

اتصال مستقیم کابل ها به سوئیچ یا روتر، باعث میشود کابل ها در معرض کشیدگی و فشارهای مکرر قرار بگیرند.

• پچ پنل با ایجاد یک واسطه باعث میشود کابل ها تنها یک بار پانچ شوند و استفاده های مکرر از طریق پورت های جلویی انجام گیرد.
• این موضوع فشار مکانیکی روی کابل های اصلی را کاهش داده و در نتیجه طول عمر کابل ها و تجهیزات اکتیو شبکه افزایش پیدا میکند.
• در بلندمدت، این ویژگی باعث صرفه جویی در هزینه های نگهداری و تعمیرات خواهد شد.

انعطاف پذیری در توسعه و تغییرات آینده

شبکه های سازمانی همواره در معرض تغییر و توسعه هستند.

• پچ پنل امکان افزودن پورت های جدید یا تغییر مسیر کابل ها را بدون نیاز به دستکاری کابل کشی اصلی فراهم میکند.
• این انعطاف پذیری به مدیران شبکه کمک میکند که در صورت افزایش تعداد کاربران یا تغییرات در ساختار سازمان، بدون ایجاد آشفتگی در رک، شبکه را ارتقا دهند.
• به همین دلیل، پچ پنل انتخابی هوشمندانه برای پروژه هایی است که در آینده نیاز به مقیاس پذیری دارند.

تجهیزات جانبی مورد نیاز همراه پچ پنل

پچ پنل به تنهایی نمیتواند تمامی نیازهای یک شبکه را برآورده کند. برای عملکرد صحیح و نصب اصولی آن، استفاده از برخی تجهیزات جانبی ضروری است. این تجهیزات علاوه بر اینکه فرآیند نصب و مدیریت شبکه را ساده تر میکنند، در افزایش کیفیت سیگنال و عمر مفید کابل کشی نیز نقش مهمی دارند.

کیستون شبکه (Keystone Jack)

کیستون یکی از مهم ترین اجزای پسیو شبکه است که نقش مکمل پچ پنل را ایفا میکند.

• تعریف: کیستون یک ماژول کوچک است که کابل شبکه از پشت روی آن پانچ میشود و از جلوی آن یک پورت استاندارد RJ45 در اختیار کاربر یا تجهیزات قرار می گیرد.
• انواع: کیستون ها بر اساس استاندارد کابل (Cat5e، Cat6، Cat6a، Cat7) طراحی میشوند و باید با نوع کابل و پچ پنل مورد استفاده هماهنگ باشند.
• کاربرد در پچ پنل: در پچ پنل های ماژولار، کیستون ها در داخل شیارهای مخصوص قرار میگیرند. این طراحی باعث میشود در صورت خرابی یک پورت، تنها همان کیستون تعویض شود و نیازی به تغییر کل پنل نباشد.
• مزایا:
  • نصب و نگهداری آسان
  • افزایش پایداری اتصال
  • امکان تعویض و ارتقا بدون نیاز به کابل کشی مجدد

انتخاب کیستون مناسب یکی از عوامل کلیدی در حفظ کیفیت انتقال داده در شبکه است.

کابل پچ کورد (Patch Cord)

پچ کورد کابلی است که برای اتصال بین پچ پنل و تجهیزات اکتیو شبکه مانند سوئیچ یا روتر استفاده میشود.

• تعریف: کابل پچ کورد در دو سر خود دارای سوکت RJ45 است و برخلاف کابل های افقی که پانچ میشوند، آماده اتصال سریع و آسان است.
• کاربرد:
  • اتصال جلوی پچ پنل به سوئیچ شبکه
  • اتصال تجهیزات کاربر نهایی (PC، پرینتر و …) به پریزهای شبکه
• انواع: بر اساس دسته بندی کابل (Cat5e، Cat6، Cat6a، Cat7) و طول های مختلف تولید میشود.
• مزایا:
  • انعطاف پذیری و سهولت در استفاده
  • امکان تغییر سریع اتصالات بدون آسیب به کابل کشی اصلی
  • جلوگیری از استهلاک کابل های پانچ شده

انتخاب پچ کورد متناسب با استاندارد کابل کشی و پچ پنل (مثلاً Cat6 با Cat6) برای حفظ سرعت و پهنای باند ضروری است.

آچار پانچ و ابزار نصب

برای نصب کابل های شبکه روی کیستون یا پچ پنل، نیاز به ابزاری تخصصی به نام آچار پانچ (Punch Down Tool) داریم.

• کاربرد اصلی: پانچ کردن رشته های کابل روی ترمینال های پچ پنل یا کیستون به صورت دقیق و استاندارد.
• ویژگی ها:
  • برش هم زمان اضافه کابل هنگام پانچ
  • تنظیم فشار برای جلوگیری از آسیب به رشته های کابل
• مزایا:
  • افزایش سرعت نصب
  • کاهش خطای انسانی در پانچ کابل ها
  • اطمینان از اتصال محکم و پایدار

علاوه بر آچار پانچ، ابزارهایی مثل سیم چین، تستر کابل شبکه و پیچ گوشتی هم برای نصب و تست اولیه شبکه ضروری هستند.

پنل مدیریت کابل (Cable Management Panel)

پنل مدیریت کابل یکی از تجهیزات مکمل رک است که همراه پچ پنل نصب میشود تا نظم بیشتری به کابل ها بدهد.

• وظیفه اصلی: جلوگیری از خم شدن بیش از حد یا گره خوردگی کابل ها در جلوی رک.
• ویژگی ها:
  • دارای حلقه ها یا شیارهایی برای عبور کابل ها
  • نصب در بالای پچ پنل یا بین ردیف های مختلف تجهیزات رک
• مزایا:
  • افزایش زیبایی و استاندارد بودن رک
  • جلوگیری از آسیب دیدن کابل ها
  • سهولت در عیب یابی و تغییر مسیر کابل ها

استفاده از پنل مدیریت کابل به ویژه در رک های پرجمعیت (با چندین پچ پنل و سوئیچ) اهمیت زیادی دارد.

داکت و ترانکینگ برای حفاظت و زیبایی کابل کشی

در مسیرهای خارج از رک، برای مدیریت و حفاظت کابل ها از داکت و ترانکینگ استفاده میشود.

• داکت: محفظه‌ای پلاستیکی برای عبور کابل ها که معمولاً در دفاتر اداری و ساختمان ها استفاده میشود.
• ترانکینگ: نوعی محفظه مقاوم تر و بزرگ تر که قابلیت تفکیک بندی مسیر کابل های برق و شبکه را دارد.
• مزایا:
  • محافظت از کابل ها در برابر فشار، رطوبت یا آسیب های محیطی
  • افزایش زیبایی محیط با مخفی سازی کابل ها
  • امکان مدیریت و افزودن کابل های جدید در آینده

استفاده از داکت و ترانکینگ علاوه بر افزایش طول عمر کابل ها، باعث ایجاد زیرساختی منظم، ایمن و حرفه‌ای در محیط کار میشود.

سوالات متداول (FAQ)

تفاوت پچ پنل و سوئیچ چیست؟

پچ پنل و سوئیچ هر دو از تجهیزات مهم شبکه هستند اما نقش های کاملاً متفاوتی دارند:

• پچ پنل یک تجهیز پسیو است که هیچ پردازشی روی داده ها انجام نمیدهد و تنها وظیفه‌اش مدیریت و سازماندهی کابل ها است.
• سوئیچ شبکه یک تجهیز اکتیو است که وظیفه‌اش ارسال و دریافت داده ها و هدایت ترافیک شبکه بین دستگاه های مختلف است.
  به طور خلاصه، پچ پنل فقط مسیر کابل ها را مرتب میکند در حالی که سوئیچ مغزعملیاتی تبادل داده در شبکه است.

آیا میتوان بدون پچ پنل شبکه راه اندازی کرد؟

بله، از نظر فنی امکان پذیر است اما توصیه نمیشود.

• بدون پچ پنل، کابل ها باید مستقیم به سوئیچ یا روتر متصل شوند.
• این کار باعث آشفتگی در رک، افزایش فشار روی پورت های سوئیچ، سختی در عیب یابی و کاهش طول عمر تجهیزات میشود.
• در پروژه های کوچک خانگی ممکن است از پچ پنل صرف نظر شود، اما در شبکه های سازمانی و استاندارد، وجود پچ پنل یک ضرورت است.

پچ پنل فیبر نوری چه کاربردی دارد؟

پچ پنل فیبر نوری برای شبکه هایی استفاده میشود که نیاز به پهنای باند بسیار بالا و انتقال داده در مسافت های طولانی دارند.

• این نوع پچ پنل از کانکتورهای فیبر نوری (مانند LC، SC، ST) پشتیبانی میکند.
• بیشتر در دیتاسنترها، سازمان های بزرگ و زیرساخت های مخابراتی کاربرد دارد.
• مزیت اصلی آن مقاومت در برابر نویز الکترومغناطیسی و کیفیت بالای انتقال داده است.

بهترین برند پچ پنل کدام است؟

در بازار برندهای متعددی برای پچ پنل وجود دارند، اما برخی از آنها به دلیل کیفیت ساخت و استاندارد بودن شهرت بیشتری دارند:

• لگراند (Legrand): کیفیت بالا، طراحی متنوع و محبوبیت جهانی
• AMP (CommScope):  انتخاب حرفه‌ای برای دیتاسنترها و شبکه های بزرگ
• نگزنس (Nexans): برند معتبر اروپایی با کابل ها و تجهیزات پسیو استاندارد
• برندهای اقتصادی داخلی یا آسیایی: برای پروژه های کوچک تر با بودجه محدود

انتخاب برند به بودجه، نیاز پروژه و استاندارد کابل کشی بستگی دارد.

چرا شماره گذاری پورت های پچ پنل اهمیت دارد؟

شماره گذاری پورت ها یکی از ویژگی های حیاتی پچ پنل است که در مدیریت و عیب یابی شبکه نقش مهمی ایفا میکند.

• هنگام بروز مشکل، مدیر شبکه به سرعت میتواند مسیر کابل را شناسایی کند.
• در شبکه های بزرگ که ده ها یا صدها پورت وجود دارد، بدون شماره گذاری پیدا کردن مسیر کابل ها بسیار زمان بر و پیچیده خواهد بود.
• این قابلیت باعث کاهش زمان  Downtime و افزایش بهره وری سازمان میشود.

جمع بندی

مرور نکات کلیدی مقاله

در این مقاله بررسی کردیم که پچ پنل یکی از اصلی ترین اجزای تجهیزات پسیو شبکه است که نقش مهمی در مدیریت کابل ها، افزایش عمر تجهیزات و سهولت درعیب یابی دارد.

• ابتدا تعریف کردیم که پچ پنل چیست و چه تفاوتی با تجهیزات اکتیو مانند سوئیچ و روتر دارد.
• سپس نقش آن در سازماندهی کابل ها، ارتباط با رک شبکه و نگهداری آسان تر را توضیح دادیم.
• انواع پچ پنل شامل  Cat5e تا Cat7 ، فیبر نوری، تلفنی، رکمونت، دیواری، ماژولار و یکپارچه را معرفی کردیم.
• به اهمیت استفاده از کیستون به جای اتصال مستقیم RJ45 اشاره شد که موجب افزایش کیفیت اتصال و کاهش خطا میشود.
• در نهایت، نکات مهم انتخاب پچ پنل از جمله تعداد پورت ها، تطابق با استاندارد کابل، طول کابل کشی، برند معتبر و قابلیت شماره گذاری پورت ها را بررسی کردیم.

تاکید بر اهمیت انتخاب درست پچ پنل در شبکه های پسیو

انتخاب یک پچ پنل مناسب، تضمین کننده پایداری، سرعت و توسعه پذیری شبکه در آینده است.

• اگر پچ پنل با استاندارد کابل کشی مطابقت نداشته باشد، شبکه دچار افت کیفیت و نویز خواهد شد.
• استفاده از برندهای معتبر و تجهیزات جانبی استاندارد مانند کیستون، پچ کورد، پنل مدیریت کابل و داکت، کیفیت نهایی شبکه را به شکل قابل توجهی افزایش میدهد.
• یک انتخاب درست میتواند هزینه های نگهداری را کاهش دهد و فرآیند عیب یابی را ساده تر کند.

توصیه برای مشاوره و خرید مطمئن

از آنجا که پچ پنل ها در انواع مختلف و با ویژگی های متفاوت تولید میشوند، بهتر است قبل از خرید:

• نیاز شبکه و تعداد کاربران خود را به طور دقیق بررسی کنید.
• نوع کابل کشی (Cat5e، Cat6، Cat6a یا فیبر نوری) را در نظر بگیرید.
• برای انتخاب برند و مدل مناسب، با متخصصان شبکه یا شرکت های معتبر در زمینه تجهیزات پسیو مشورت کنید.

انتخاب درست پچ پنل نه تنها کیفیت شبکه امروز شما را تضمین میکند، بلکه در آینده هنگام توسعه یا تغییر ساختار، هزینه ها و مشکلات احتمالی را به حداقل می رساند.
